随着全球对能源效率和环境保护要求的日益提高，传统的硅基功率器件已经逐渐无法满足新时代对高效能、高频率、高温度和高电压应用的需求。碳化硅（SiC）功率器件凭借其超越传统硅材料的卓越性能，正在引领能源转换和

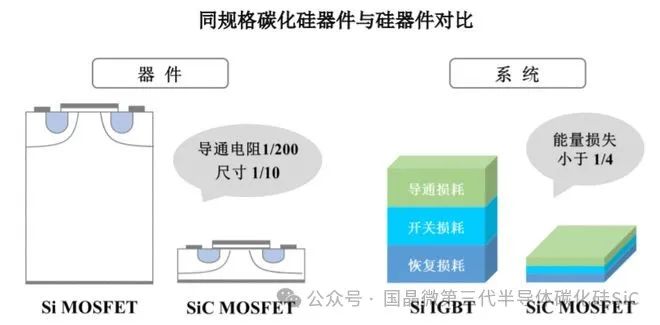

　　碳化硅是一种由硅和碳组成的化合物半导体材料，具有宽能隙、高电子迁移率、高热导率和强电场击穿强度等特点。这些独特的物理性质使得碳化硅器件在高温度、高频率、高电压以及高功率应用中表现出比传统硅器件更优异的性能。

　　高温稳定性：碳化硅器件可以在高达600°C的温度下稳定工作，而传统硅器件的工作温度上限通常在150°C左右。

　　可再生能源：在太阳能逆变器、风力发电等领域，碳化硅器件可以提高能源转换效率，减少系统体积和成本。

　　电动汽车：碳化硅器件用于电动汽车的充电器和逆变器中，可以增加续航里程，减少充电时间，提高能源利用效率。

　　虽然碳化硅功率器件在许多方面显示出明显优势，但在大规模商业化应用过程中，仍面临一些技术和成本挑战。例如，碳化硅晶圆的生产成本较高，器件加工难度大，这些因素都限制了其在市场上的普及速度。

　　未来，随着材料制造和器件加工技术的进步，碳化硅功率器件的成本预计将逐渐降低，其在各个领域的应用也将越来越广泛。同时，新的封装技术和系统集成方案的开发，将进一步拓展碳化硅功率器件的应用前景，为全球能源效率的提升和环境保护贡献力量。

　　碳化硅功率器件以其卓越的性能和高效的能源转换能力，正在开启一个新的电力电子技术时代杏彩平台官网。面对未来，碳化硅技术的不断创新和优化将是推动全球能源与电力电子行业可持续发展的关键。随着相关技术挑战的克服和成本的进一步降低，碳化硅功率器件将在未来的能源中扮演越来越重要的角色。

　　无锡国晶微半导体技术有限公司是宽禁带第三代半导体碳化硅SiC功率器件、氮化镓GaN光电器件以及常规集成电路研发及产业化的高科技创新型企业，从事碳化硅场效应管，碳化硅、GaN继电器、单片机集成电路等设计、生产与销售并提供相关产品整体方案设计配套服务，总部位于江苏省无锡市高新技术开发区内，并在杭州、深圳和香港设有研发中心和销售服务支持中心及办事处。

　　公司具有国内领先的研发实力，专注于为客户提供高效能、低功耗、低阻值、品质稳定的碳化硅高低功率器件及光电集成电路产品，同时提供一站式的应用解决方案和现场技术支持服务，使客户的系统性能优异、杏彩平台官网灵活可靠，并具有成本竞争力。

　　公司的碳化硅功率器件涵盖650V/2A-100A，1200V/2A-90A，1700V/5A-80A等系列，产品已经投入批量生产，产品完全可以对标国际品牌同行的先进品质及水平。先后推出全电流电压等级碳化硅肖特基二极管、通过工业级、车规级可靠性测试的碳化硅MOSFET系列产品，性能达到国际先进水平，应用于太阳能逆变电源、新能源电动汽车及充电桩智能电网、高频电焊、轨道交通、工业控制特种电源、国防军工等领域。由于其具有高速开关和低导通电阻的特性，即使在高温条件下也能体现优异的电气特性，大幅降低开关损耗，使元器件更小型化及轻量化，效能更高效，提高系统整体可靠性，可使电动汽车在续航里程提升10%，整车重量降低5%左右，并实现设计用充电桩的高温环境下安全、稳定运行。

　　特别在高低压光耦半导体技术方面更是拥有业内领先的研发团队。在国内创先设计开发了28nm光敏光栅开关PVG芯片技术，并成功量产应用于60V、400V、600V高低压、低内阻、低电容的光电耦合继电器芯片、涵盖1500kVrms SOP超小封装及3750kVrms隔离增强型常规SMD、DIP等不同封装，单路、双路、混合双路、常开常闭等电路产品，另包括200V SOI MOS/LIGBT集成芯片、100V CMOS/LDMOS集成芯片杏彩平台官网、8bit及32bit单片机等集成电路产品，均获得市场及各重点科研单位、检测机构的新产品认定。

　　公司核心研发团队中大部分工程师拥有硕士及以上学位，并有多名博士主持项目的开发。公司建立了科技创新和知识产权管理的规范体系，在电路设计、半导体器件及工艺设计、可靠性设计、器件模型提取等方面积累了众多核心技术，拥有多项国际、国内自主发明专利。

　　“国之重器，从晶出发，自强自主，成就百年”是国晶微半导体的企业目标，我们为员工提供精彩的发展空间，为客户提供精良的产品服务，我们真诚期待与您携手共赢未来。
